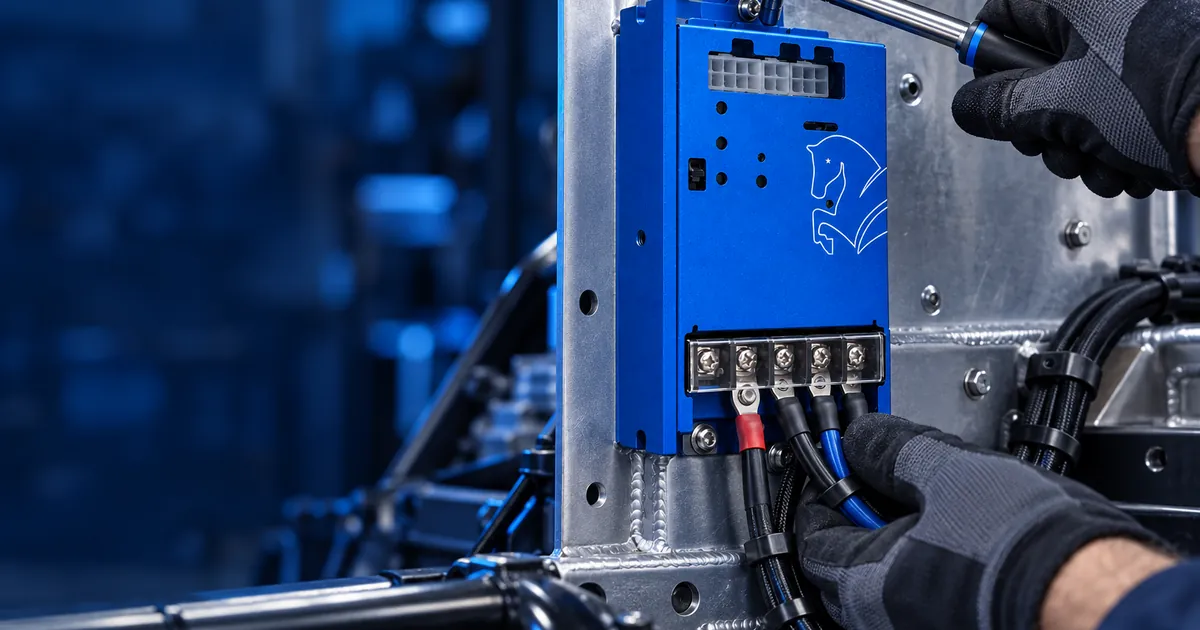

Motor Sürücüsü Montajı ve Sisteme Entegrasyonu

Doğru sürücüyü seçmek işin yarısıdır; diğer yarısı onu sisteme düzgün bağlamaktır. Sahada karşılaşılan sorunların önemli bir bölümü kartın kendisinden değil, montaj ve kablajdan kaynaklanır. Bu yazı entegrasyonu sırayla ele alıyor.

1. Yerleşim

• Sürücüyü metal bir yüzeye tam temasla, rijit bir noktaya monte edin; gövde aynı zamanda soğutucudur.
• Etrafında hava dolaşımı bırakın; kablo demetiyle sarmayın.
• Konnektörlerin sökülüp takılabileceği kadar erişilebilir bir yer seçin; servis kolaylığı ilk günden planlanmalıdır.
• Su ve çamur sıçrayan bölgelerden uzak tutun.

2. Güç Kablolaması

Akü ve motor kabloları kısa, kalın ve düzgün sıkılmış olmalıdır. Gevşek bir güç terminali ısınır, ısındıkça direnci artar ve bu döngü kısa sürede erimeye gider. Terminal vidalarını kılavuzda belirtilen değere göre sıkın ve ilk çalışma saatlerinden sonra bir kez daha kontrol edin. Güç kablolarını sinyal ve haberleşme kablolarından ayrı güzergâhta ilerletin.

3. Geri Besleme Bağlantısı

Fırçasız sürücüler motorun konumunu bilmek zorundadır. Hall sensörü, enkoder veya resolver kablolarının ekranı tek uçtan bağlanmalı, güç kablolarına paralel uzun mesafe gitmemelidir. Yanlış faz-hall sırası, motorun titremesi veya hiç dönmemesi olarak kendini gösterir; bu bir arıza değil, sıralama hatasıdır.

4. Haberleşme

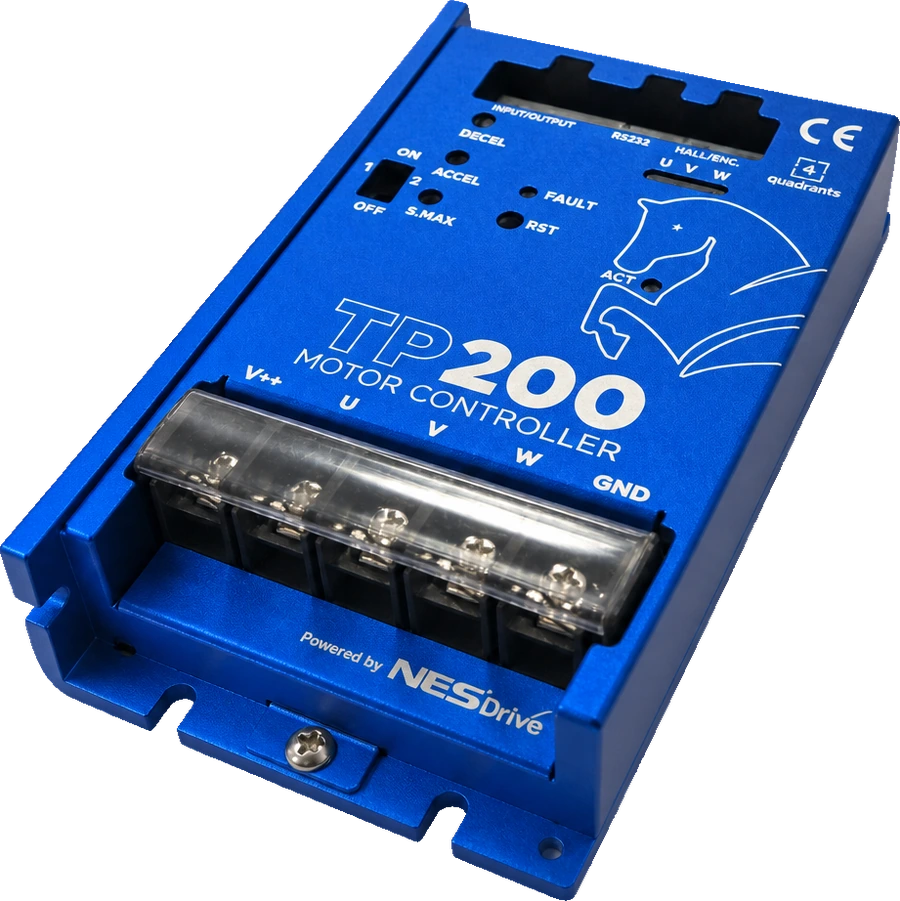

TULPAR ve BAMSI serilerinde Modbus RTU desteklenir; modellerin çoğunda ayrıca CANopen bulunur. CAN hattında her iki uca sonlandırma direnci gerekir; tek uçta veya hiç sonlandırma olmadan hat kararsız çalışır. Adres ve baud hızı, üst kontrolcüyle (PLC veya araç bilgisayarı) birebir eşleşmelidir. Hangi modelde hangi protokolün bulunduğunu ürün sayfalarındaki teknik özellik tablosundan görebilirsiniz.

5. İlk Çalıştırma

• Aracı kaldırın veya tekerlekleri yerden kesin; ilk dönüş yönü testi yükte yapılmaz.
• NES Drive Studio ile bağlanın, motor parametrelerini ve akım sınırlarını girin.
• Düşük hızda dönüş yönünü ve geri besleme okumasını doğrulayın.
• Fren ve rejeneratif davranışı boşta test edin, sonra kademeli olarak yüke geçin.
• Sıcaklığı ilk saatlerde izleyin; beklenenden hızlı ısınma montaj veya kablo kesiti sorununa işaret eder.
